Specifikace
Zrychlené odkazy:
1)Rozvaděč 2)Zásuvky 3)Sensory
- Teplota/vlhkost místnosti
- Teplota vody
- Světlo / tma
- Vlhkost půdy
- Hladina vody
- Plamen
- Detekce pohybu
- PH sonda
- TDS sonda
Zaměříme se na rozvaděč a hardware
Je tvořen:
- Instalační krabicí, zásuvkami, vývodkami, spínacím tlačítkem, jističem, svorkami, kabely, ...
- Řídící deskou, relátky, napájecím zdrojem 5V, ...
- Senzory
Komponenty se můžou lišit v rámci objednávek atd.

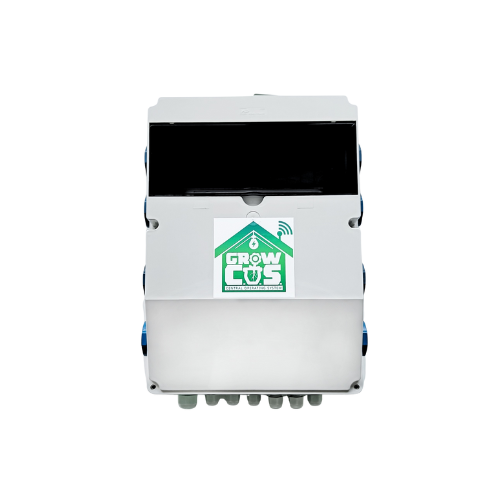

Rozvaděč
.png)
Krabice pro zásuvkovou kombinaci
- přípojka na 230V/16A
- vybavena jističem B16 proti zkratu.
- zásuvky s ochranou IP54 (ochrana proti stříkající vodě)
- step down modul (zdroj) 5V/2A s ochranou proti přehřátí, ochranou proti nadproudu a zkratu
- při výpadku Wi-Fi se zařízení znovu připojí
Technické parametry:
| Krytí | IP65 |
| Rozměry | 380x280x130mm |
Poznámka: Když nebude zařízení fungovat, doporučujeme nejdříve odpojit napájecí kabel z elektrické sítě (zásuvky), poté krabici rozdělat a zkontrolovat, zda není shozený jistič. Při opětovném shození jističe - zařízení nezapojujte a kontaktujte nás .
Zásuvky
Připojení periferií (osvětlení, odtah, zvlhčovač, čerpadlo, ofuk, topení, odvlhčovač...)
Technické parametry:
| Výrobce | ABL |
| Krytí | IP54-proti stříkající vodě |
| Jmenovité napětí | 250V |
| Materiál | Termoplast |
| Integrovaná ochrana | Dětská pojistka |
| Těsnění pod zásuvku | ANO |

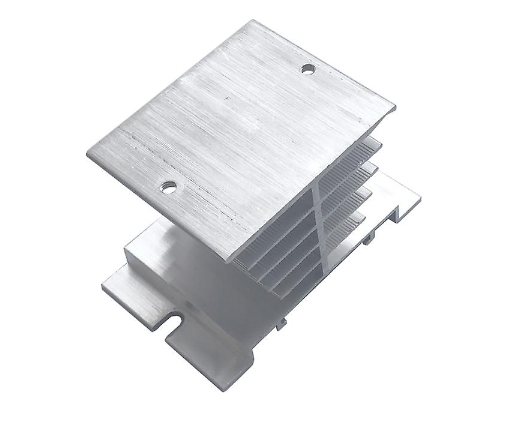

Chladič
Určeny k chlazení relátek, která jsou dále zapojena do zásuvek a spotřebiče.
Pro zásuvky, kde dochází k většímu odběru proudů a výkonu vyšším než 600W.
Příklad: mám výbojku 1000W připojenou do zásuvky osvětlení. Musím tedy použít i chladič.
Snímače

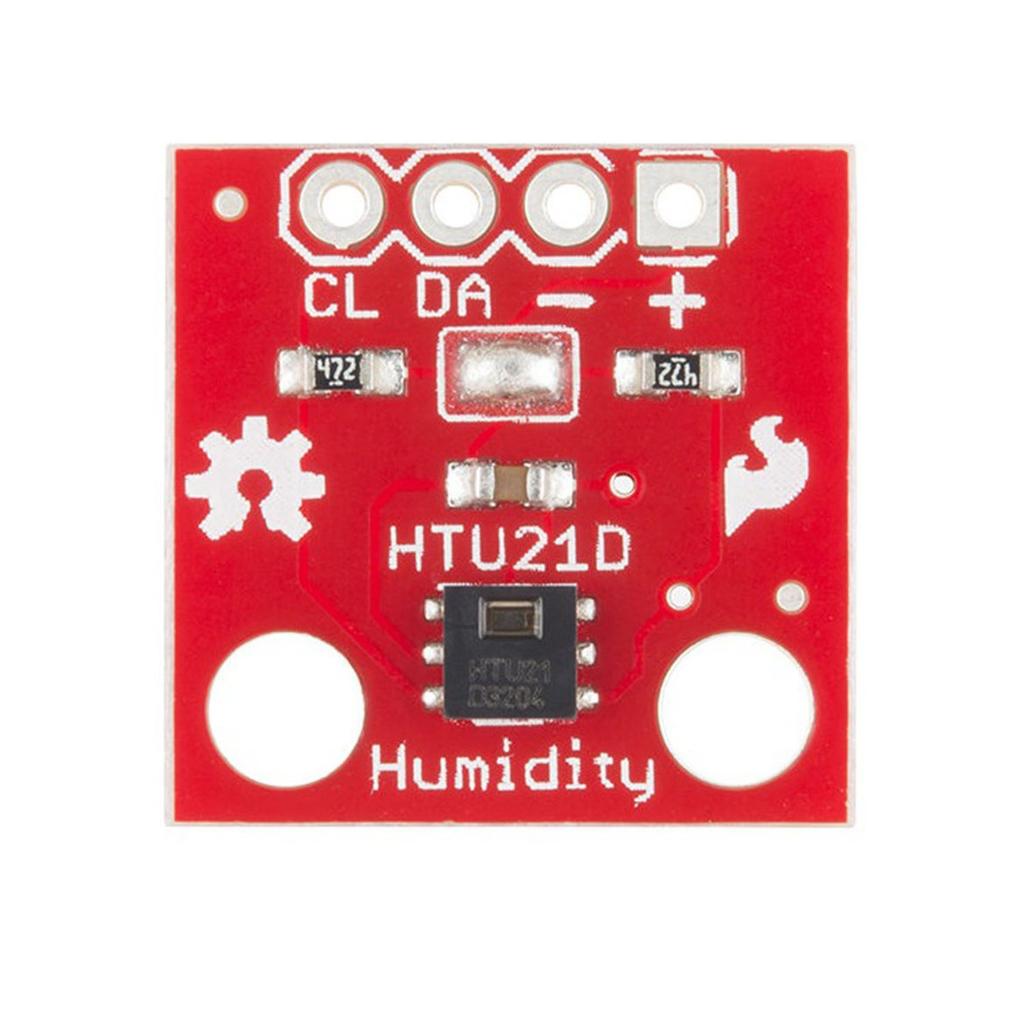

Snímač teploty/vlhkosti HTU21d
Velmi přesný, digitální vlhkoměr a teploměr.
Technické parametry:
| Napájení | 3.3 - 5VDC |
| Rozsah měření teploty | -40 až +125°C |
| Rozsah měření vlhkosti | 5 - 95 % |
| Odchylka teploty | 0.3°C |
| Odchylka vlhkosti | 2% |
| Velikost | 1.2x1cm |
Ideální pro měření teploty vody (kapaliny)
Jedná se o vodotěsnou variantu, kdy je senzor zataven v nerezové tyčince. Ponořit ho lze celý do nádoby s vodou.
Tento snímač je také použit v rozvaděči.
Technické parametry:
| Napájení | 3.3 - 5.5VDC |
| Rozsah měření teploty | -55 až +125°C |
| Přesnost | 0.2°C |
| Velikost | 6x50mm |

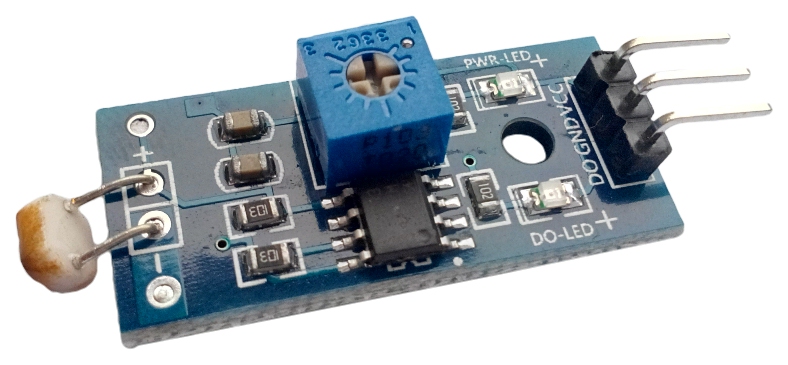

Nastavitelný sensor podle intenzity světla.
Fotorezistor zobrazuje, zda svítí světlo nebo je tma.
Digitální výstup signalizuje LED dioda.
Využití: Používá se pro hlídání, jestli není prasklá žárovka, výbojka či jiný zdroj světla.
Technické parametry:
| Napájení | 3.3 - 5VDC |
| Čidlo | Fotorezistor |
| Logický proud | >15mA |
| Velikost | 32x14mm |
| Nastavení citlivosti | Trimr |

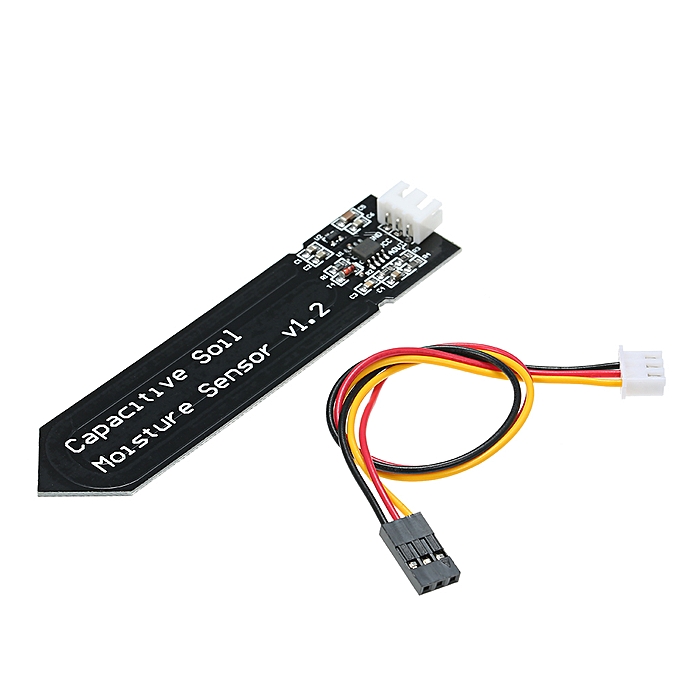

Snímač vlhkosti půdy
Zachycuje analogovou hodnotu.
Rozpoznává Suchý/Mokrý substrát.
Používá se pro kontrolu vlhkosti substrátu (půdy).
Snímač by měl být zasunutý do substrátu až po začátek ochranného krytu (krabičky).
Technické parametry:
| Napájení | 3.3 - 5.5VDC |
| IO | NE555 |
| Analogový výstup | 0 - 3V |
| Velikost | 99x16mm |

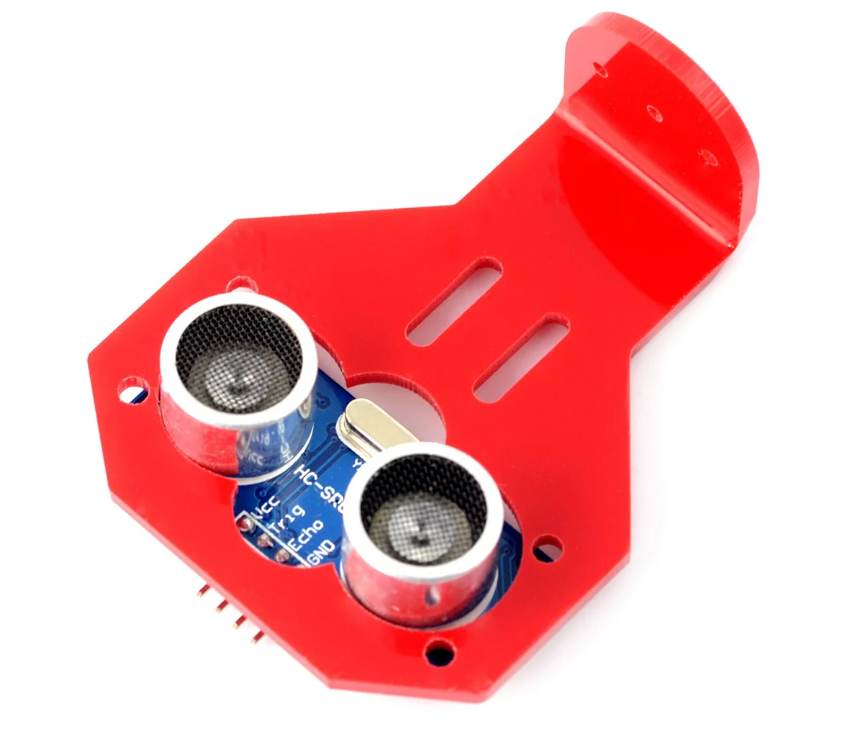

Snímač měřící hladinu vody (kapaliny)
Přesné měření hladiny vody.
Znázorňuje kolik vody máme ještě v nádobě.
Držák se snímačem nalepte na 3M pásku na okraj nádoby s vodou kolmo k hladině.
Lze také použít i jako jednoduché zabezpečení objektu.
V případě přiblížení osoby může dle nastavení zaslat upozornění na mobilní telefon.
Technické parametry:
| Napájení | 5VDC |
| Čidlo | ultrazvuk |
| Velikost | 45x20x16mm |
| Rozsah | 2-400cm |

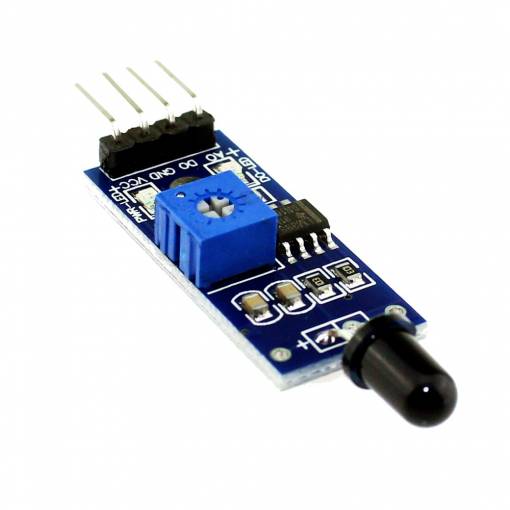

Snímač hlídání požáru
Modul detekuje plamen.
Snímá i podobné světlo o vlnové délce 760nm, proto jej umístěte do prostoru, kde není přímý zdroj světla, např. k topení, ventilátorům a jiným spotřebičům.
Po otevření ochranného krytu, je možné nastavit na modrém "trimru" citlivost snímání v závislosti na typu zářivky - otočením bílého šroubku.
Potřebujete pomoct s nastevním dle Vašich požadavků ? Neváhejte nás kontaktovat, rádi Vám pomůžeme.
Lze zapnout/vypnout v prostředí aplikace.
Technické parametry:
| Napájení | 3,3VDC |
| Snímaný úhel | 60° |
| Velikost | 32x14mm |
| Nastavení citlivosti | Trimr |

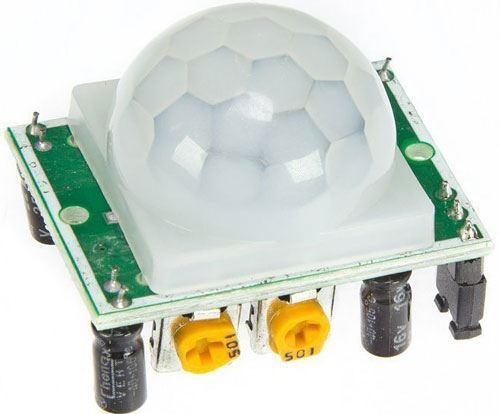

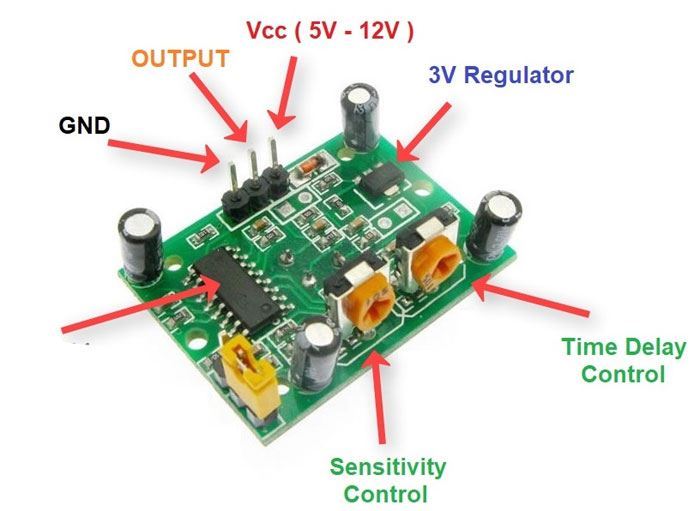

Snímač detekce pohybu
HC-SR501
Modul detekuje pohyb v prostoru.
Lze zapnout/vypnout v prostředí aplikace.
Po otevření ochranného krytu můžete nastavit:
1) Sensitivity Control - citlivost snímání pohybu v prostoru
2) Time Delay Control - dobu sepnutí
Lze nastavit zasílání upozornění do SMS/Emailu nebo upozornění přímo z aplikace.
Technické parametry:
| Napájení | 5VDC |
| Snímaný úhel | menší než 120° |
| Velikost | 32x24x24mm |
| Nastavení citlivosti | Trimr |
| Dosah detekce | 7m |

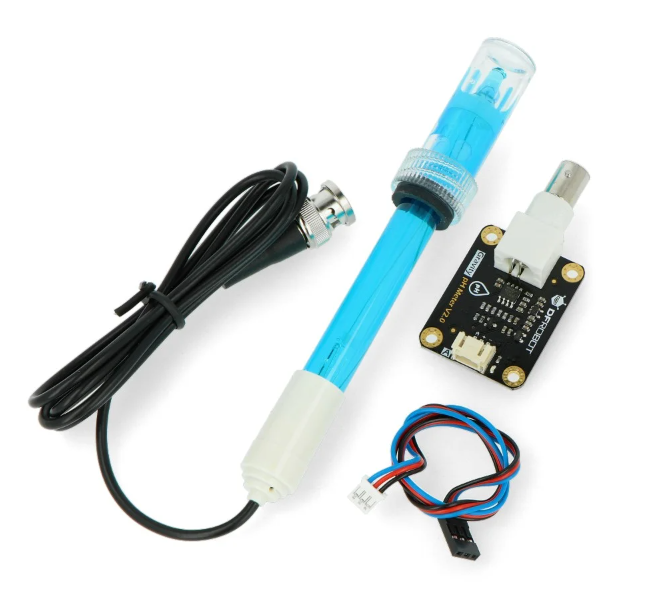

Umožňuje Vám otestovat úroveň kyselosti a zásaditosti.
Zkalibrováno v roztoku 4pH a 7pH.
Nutná kalibrace 1x za rok.
Návod k použití : Přišroubujte kabel konektoru k ochrannému krytu č. (8)
Po vyjmutí sondy z balení je nutno sundat ochranné víčko - odšroubujte víčkem směrem dolu,
aby nedošlo k vylití roztoku KCL, který slouží k zabezpečení čistoty sondy.
Poté vložte do nádoby s kapalinou a v aplikaci zkontrolujte hodnoty PH.
Po zkontrolování PH vody odeberte sondu a umístěte jí zpět do ochranného víčka s roztokem.
Technické parametry:
| Napájení | 3VDC |
| Přesnost | +/- 0.1pH |
| Velikost | 42x32mm |
| Pracovní teplota | 5° - 60°C |
| Typ zkumavky | Laboratorní |
| Rozsah | 0 - 14pH |
Sonda Ph a TDS by neměla být ponořena současně ve stejné nádobě.

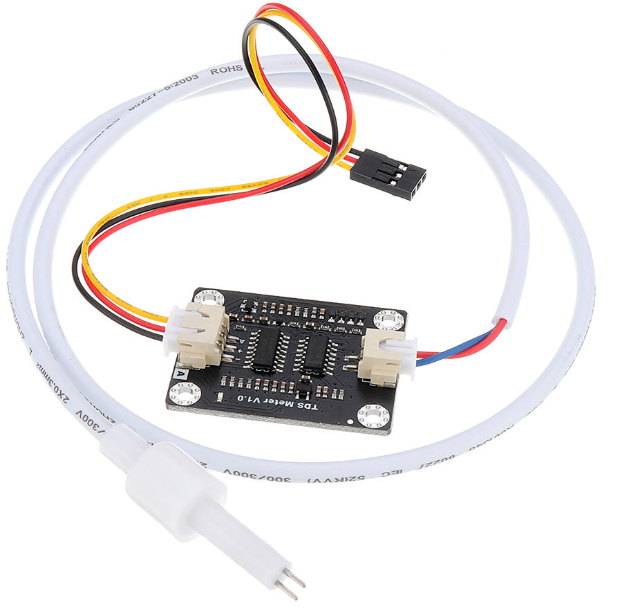

Slouží k testování kvality vody pro domácnost, hydroponii a další.
Zobrazuje hodnoty pouze orientační (EC i TDS).
Čím vyšší je hodnota TDS, tím více je voda znečištěná.
Návod k použití: Umístěte sondu TDS (ppm) do nádoby s vodou, tak aby se nedotýkala hran, ani dna nádoby (mohlo by docházet ke zkreslování hodnot).
V aplikaci ihned uvidíte aktuální stav kvality vody.
pozn.:
Mnoho začínajících pěstitelů si pak láme hlavu nad tím, jaký je při měření rozdíl mezi EC a TDS
Rozdíl tkví pouze v tom, že z hodnoty TDS (Total Dissolved Solids) lze vyčíst celkové množství rozpuštěných pevných látek v jednotce ppm.
Technické parametry:
Napájení
|
3VDC
|
Velikost
|
42x32mm
|
Pracovní teplota
|
5° - 55°C
|
Rozsah
|
0 - 1000PPM
|
Sonda Ph a TDS by neměla být ponořena současně ve stejné nádobě.
